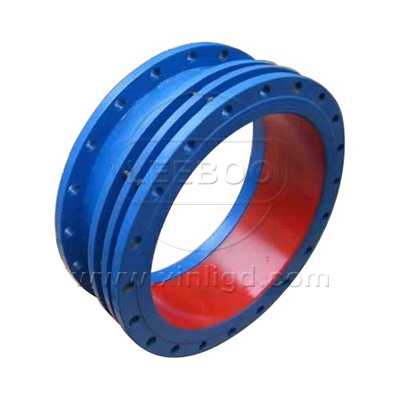

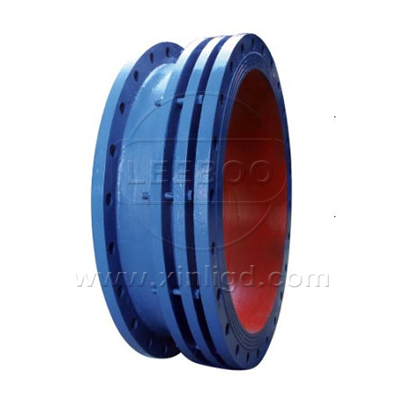

SSQ-1套管式伸縮器

SSQ-1型套管式伸縮器通稱伸縮節或管道補償器。其結構形式同套管式鑄鐵伸縮器幾乎一樣，它分為限位伸縮器和非限位伸縮器兩種。SSQ-1型套管式伸縮器為非限位套管式伸縮器。可根據用戶要求的伸縮量加工，可耐高壓極限60Mpa（DN300以下），韌性好，安裝時不會因?yàn)椴僮鞑划?dāng)造成伸縮器損壞等。
套管式伸縮器耐腐蝕性不如鑄鐵伸縮器，但可更改其材質例如不銹鋼，代價偏高。大尺寸可以加工DN4000。SSQ-1型套管式伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。

【產品別名】：管道伸縮器套管伸縮器
【產品規格】：【DN40mm-DN3000mm】
【產品壓力】：0.6-1.0MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼，球墨鑄鐵

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 套管式伸縮器是由體管、伸縮管、壓蘭、密封圈的構成，套管式伸縮器該產品內管材分為鑄鐵（HT）、鍍鋅（DX）和鋼制（SF）三種。此產品用于給排水工程，它為城鎮自來水塔、泵房水表及閥門安裝拆換提供了極大的方便，以及對長離管道用溫差引起的伸縮問題，起到了良好的填補作用。套管式伸縮器在一定范圍內可軸向伸縮，能極大的方便閥門管道的安裝與拆卸。SSQ-1型套管式伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。
1方便泵閥的安裝拆換
2實現管道的軸向位移的補償
3性能穩定，大大減少后期的維修工作

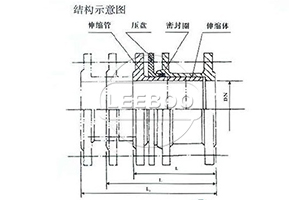

示意圖

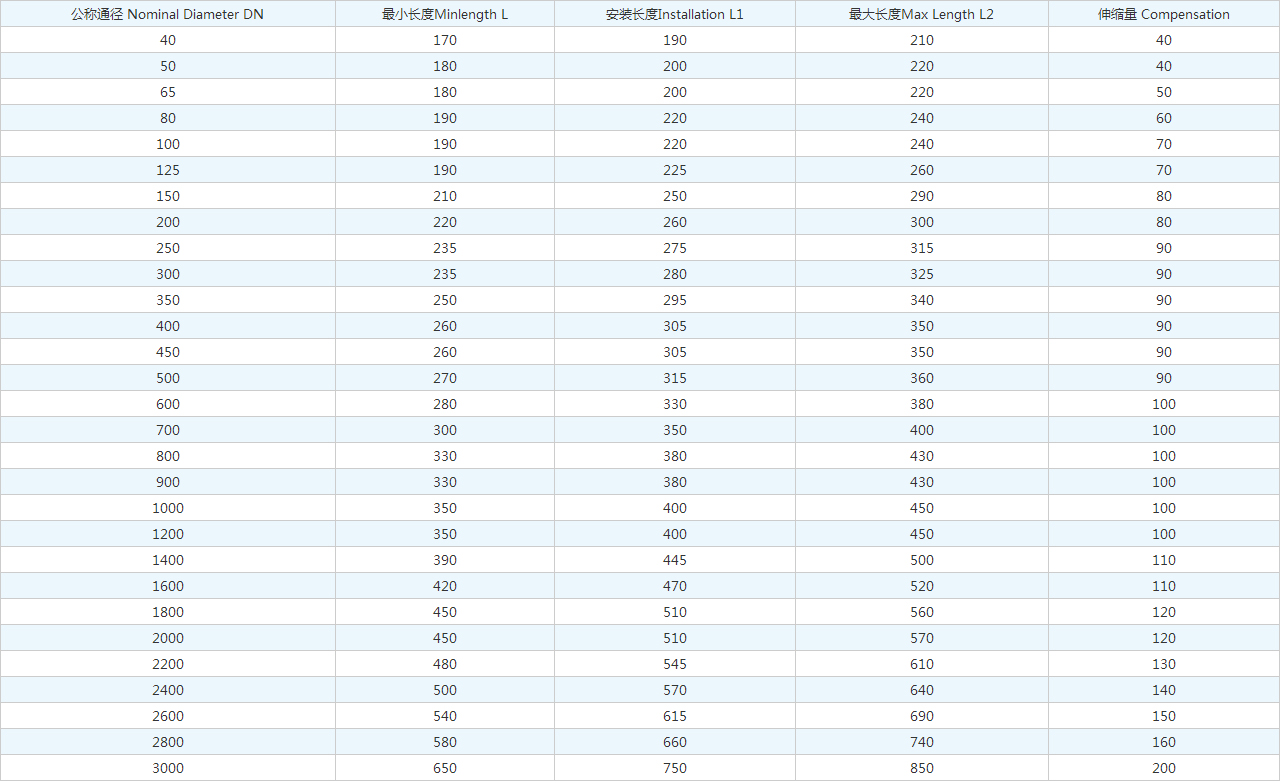

技術參數

公稱通徑 Nominal Diameter DN	很小長度Minlength L	安裝長度Installation L1	很大長度Max Length L2	伸縮量 Compensation
40	170	190	210	40
50	180	200	220	40
65	180	200	220	50
80	190	220	240	60
100	190	220	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	360	90
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	450	100
1200	350	400	450	100
1400	390	445	500	110
1600	420	470	520	110
1800	450	510	560	120
2000	450	510	570	120
2200	480	545	610	130
2400	500	570	640	140
2600	540	615	690	150
2800	580	660	740	160
3000	650	750	850	200

說明：
1,該系列產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差引起的伸縮起到了很好的調節作用。
2,安裝前須松開壓盤螺栓，將該器拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用兩端須安裝相應的固定支架。
Notes：
1,The product rovides great convenience to the detachment and installation of water and wastewater piping, water tower,water pum. watermeter, and valve. And it plays a role to resolve the compensation issues caused by temperature different for long pipeline.
2,Releasing the bolts before the insallation, pulling it to the installation length, screwing it diagonally, but no squashing , and fixed brackets are needed if using them overhead.

產品案例: 碾盤山水利樞紐工程與鑫利攜手并進

昨日，湖北省水利廳召開三抓一促動員大會，要求以三抓一促活動推動重大任務完成，力爭實現漢江碾盤山水利樞紐工程開工建設。
湖北省水利廳全體黨員干部職工認真學習省委主要優異關于三抓一促活動的重要講話和部署，深刻領會開展三抓一促活動的重要意義，要求通過三抓一促活動推動水利十三五良好開局，推動水利事業發展。以三抓一促活動檢驗工作作風轉變，推動重大工作任務完成。從即日起，水利廳把碾盤山水利樞紐工程作為繼鄂北水資源配置工程之后又一個重中之重工作任務，實行壓茬推進，加快推進十幾個前置專項工作，早日完成項目可研報告批復，力爭工程今年開工。
碾盤山水利樞紐工程與鑫利管道攜手并進，此次合作項目鑫利管道將向碾盤山水利工程提供大量的橡膠接頭，伸縮器,補償器等產品，對于該項目的管道系統將能夠起到良好的保障作用。
碾盤山水利樞紐工程是事關湖北省經濟社會發展的重大項目之一，納入南水北調以建代補工程，總裝機18萬千瓦。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
